Protel99se中添加PCB封裝庫的方法如下：
1、把自己做的封裝的.lib文件，導入到D:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints\Advpcb.ddb之中。

2、在C:\用戶\Ranger\Appdata中搜索ADCpcb99se.ini，找到后雙擊打開

3、復制并粘貼File0=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>PCB

Footprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF>，并把其中的File0分別改為File1，F(xiàn)ile2……，把Footprints.lib改為自己所做的封裝的名字

4、假如又添加了9個.lib文件，則把Count=2改成Count=10

保存該文件。

更改結果如下：

Count=10

File0=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>PCB Footprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF>

File1=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>電源IC.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File2=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>集成電路.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File3=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>繼電器開關.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File4=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>接插件.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File5=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>晶體管.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File6=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>顯示器件.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File7=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>阻容元件.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File8=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>C8051F_PCB集成電路.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File9=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>C8051F-PCB集成電路.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

[File Open]



win7中使用Protel99se設定：

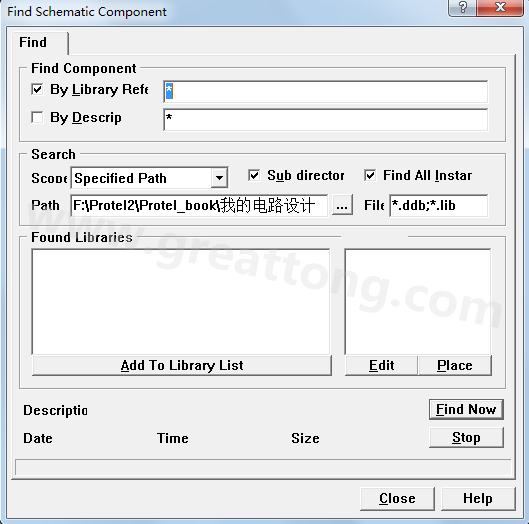

打開Protel99se中任意一個原理圖,找到下左圖所示的位置：

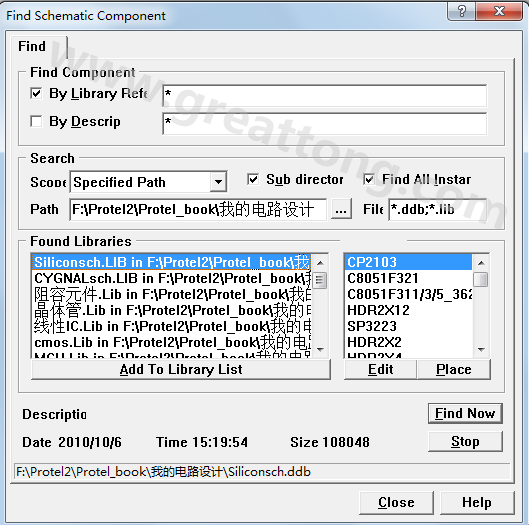

點擊Find，出現右圖。點擊Path后邊的框體右邊的三點，選擇自己設計的元件庫的路徑，然后點擊Find Now，結果如下圖所示：自己所有的元件庫都已顯示出來，然后選擇元件庫，點擊Add To Library List即可。
