PCB設計案例分析:過孔破焊盤,造成SMT虛焊

發布時間 :2016-11-17 11:54 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計案例分析:過孔破焊盤,造成SMT虛焊

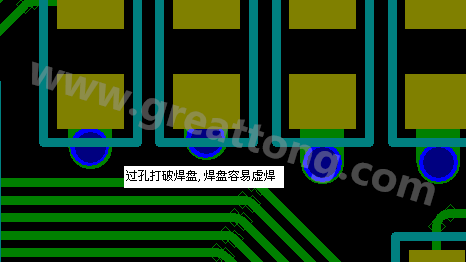

分析:過孔打在焊盤上,使焊錫在SMT加工回流焊高溫下從過孔流掉,造成元件焊腳錫少。

對策:將過孔移開焊盤,使孔邊離焊盤大于0.2MM。

思考:此問題在PCB設計時經常碰到,有很多人為了擠空間,或認為不重要都沒有引起重視,但正是這種時有時無的故障,往往到發現時都會造成很壞且重大的后果。
