深圳宏力捷電子是能夠提供從PCB設計到電路板打樣、PCBA代工代料的PCBA加工廠家，接下里為大家介紹PCB阻焊設計對PCBA的影響以及深圳宏力捷電子PCBA加工流程及優勢。
PCB阻焊設計對PCBA的影響
阻焊層在控制PCBA焊接工藝期間的焊接缺陷中的角色是很重要的，PCB設計者應該盡量減小焊盤特征周圍的間隔或空氣間隙。不適當?shù)腜CB阻焊設計會導致如下PCBA缺陷。

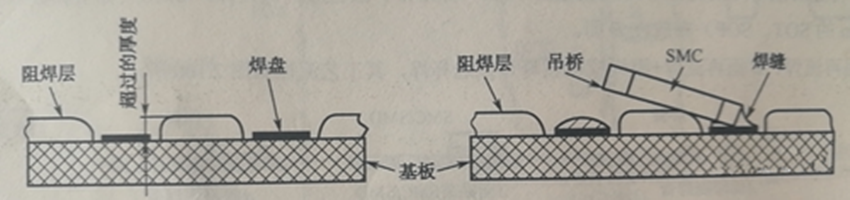

1. 阻焊膜過厚超過PCB銅箔焊盤厚度，再流焊時便形成吊橋與開路，如圖所示：
2. 阻焊加工與焊盤配準不良，從而導致焊盤表面污染，造成焊點吃錫不良或產生大量的焊料球。

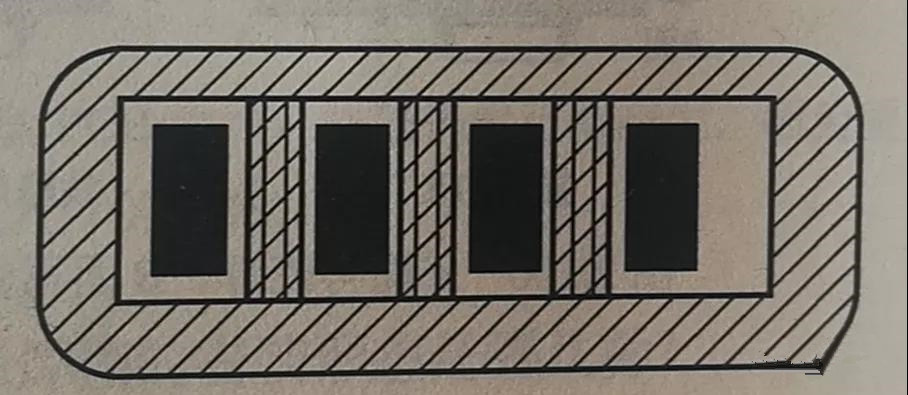

3. 在兩個焊盤之間有導線通過時，應采取PCB阻焊設計，以防止焊接短路，如圖所示：

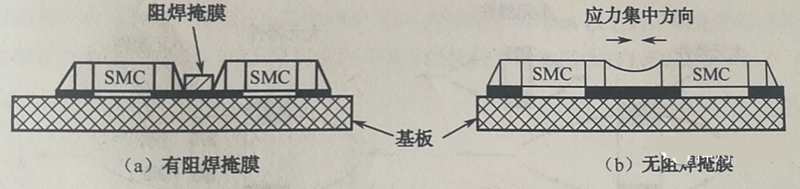

4. 當有兩個以上靠得很近的SMD，其焊盤共用一條導線時，應用阻焊將其分開，以免焊料收縮時產生應力使SMD移位或者拉裂，如圖所示：
PCBA加工流程
1. 客戶下單
客戶根據自己的實際需求PCBA加工廠下訂單，并提出具體的要求。而加工廠會通過自身能力進行評估，看看是否能夠完成訂單。如果廠家確定自己能夠在預計時間內完成訂單，那么接下來雙方就會進行協商決定各個生產細節。
2. 客戶提供生產資料
客戶在決定下單之后，給PCBA加工廠提供一系列的文件和清單，比如生產所需要的PCB電子文件、坐標文件以及BOM清單等等，這些都是必須要提供的。
3. 采購原料
PCBA加工廠根據客戶提供的文件資料到指定的供應商采購相關原料。
4. 來料檢驗
在進行PCBA加工之前，對于所有要使用的原料，進行嚴格的質量檢驗，確保合格后投入生產。
5. PCBA生產
在進行PCBA加工的時候，為了保證生產質量，無論是貼片還是焊接生產，廠家需要嚴格控制好爐溫。
6. PCBA測試
PCBA加工廠進行嚴格產品測試，通過測試的PCB板交付給客戶。
7. 包裝售后
PCBA加工完成后，對產品進行包裝，然后交給客戶，完成整個PCBA加工工作。
PCBA加工優勢
1. 實力保障

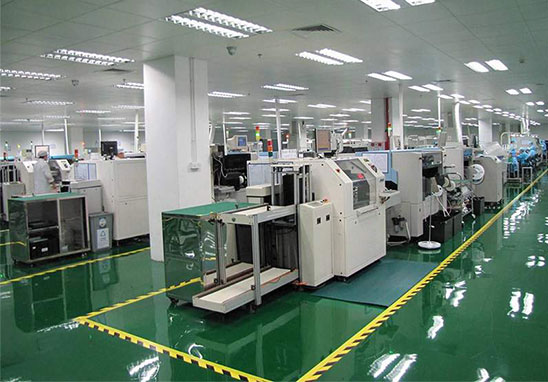

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
