很多做PCBA加工的客戶最關心的問題就是交期，接下來深圳PCBA加工廠家-深圳宏力捷電子為大家介紹影響PCBA交期的主要因素。

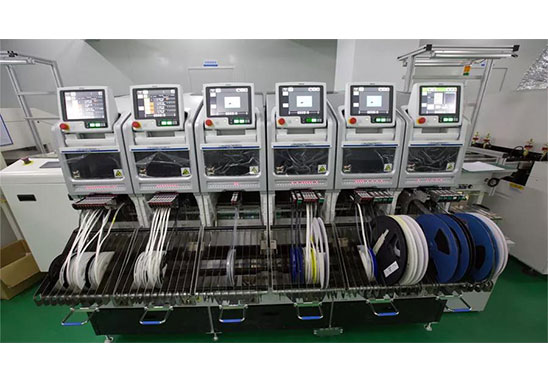

我們假設物料是齊備的，上線生產之后的交期是由機器的SMT貼片加工速度和效率決定的。核心點回到了貼片機上，貼片機的貼片速度。貼片速度決定貼片機和貼片加工廠的生產能力，是整個貼片加工生產線產能的重要限制因素。
一、貼裝周期
貼裝周期是標志貼裝速度的最基本參數，它是指完成一個貼裝過程所用的時間，包括拾取元器件、元器件定位、檢測、貼放和返回到拾取元器件的位置這一過程所用的時間。每進行一次這種行程，就完成一次貼裝操作，即完成一個貼裝周期。一般高速機貼裝Chip元件的貼裝周期為0.2s/chip以?xún)?nèi)，目前最高貼裝周期為0.06-0.03s/chip；一般泛用機貼裝QFP的貼裝周期為1-25s/chip，貼裝Chip元件的貼裝周期為0.3～0.6s/chip。
二、貼裝率
貼裝率是指1小時內貼裝元器件的數量，單位是ch。它是貼片機制造廠家在理想的條件下測算出的貼裝速度。理論速度的計算不考慮PCB裝卸載時間，貼片距離最近，且僅貼少量的元件(約150只片式元件)，然后算出貼裝一只元件所用的時間，并以此推算1小時貼裝數量。
三、實際SMT貼片生產中應考慮下列輔助時間
1. PCB裝載仰載時間，通常貼片機需5-10s。
2. 大型(長方形)PCB上元器件相距較遠，貼片時間將延長。
3. 換料時間。
4. 機器維修時間(天周月)
5. 不可預測的停機時間。
總之，實際貼片速度要遠遠低千理論貼片速度，通常為理論貼片速度的65％-70％，這是選購貼片機或計算貼片機的生產能力時應該考慮的問題。
以上就是關于貼片機加工效率的介紹，如果您有電路板產品需要做PCB設計、SMT加工、PCBA代工代料，歡迎聯系深圳宏力捷電子！
